Sonda ultra sencilla
Adquio PT1000 Ambient
Adquio PT1000 Ambient es un dispositivo compacto que integra sonda de temperatura basada en termoresistor PT1000. Esto le proporciona gran precisión y facilidad de instalación al necesitar únicamente dos hilos para su conexión.
Se fijan a la pared con doble cara 3M o con tornillos (no suministrados).
Adquio PT1000 Ambient
DATOS TÉCNICOS
Como abrirla
Las sondas del Ecosistema Adquio que usan cableado como sistema de conexión llevan las conexiones de forma interna, esto te permite que una vez instaladas la caja quede totalmente limpia y libre de cables.
Por lo tanto, para poder conectarla es necesario abrirla, y para ello, únicamente debes ayudarte de un destornillador plano, (no superior a 2,5 mm de diámetro) colocándolo en la posición prevista para ello, y tirar hacia arriba de la tapa superior.
Conexiones internas
Adquio PT1000 Ambient lleva conexiones para dos hilos. No tienen polaridad. Simplemente introducir la punta de dos cables pelados o con punteras y apretar los dos tornillos.
Esto es lo que puedes ver en la imágen.
- Borna para cable a controlador programable.
- Borna para cable a controlador programable.
- Termistor.
- Perforación para pasar los cables hacia la pared.
Dispositivos compatibles

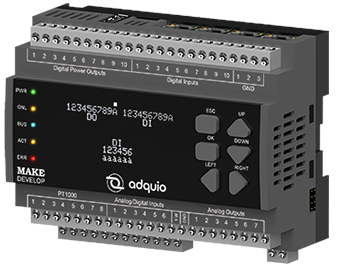

Adquio Pro, conexiones para 4 sondas PT1000

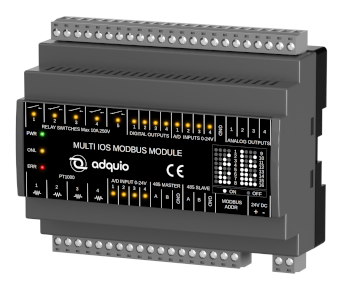

Adquio Multi IOS, conexiones para 4 sondas PT1000

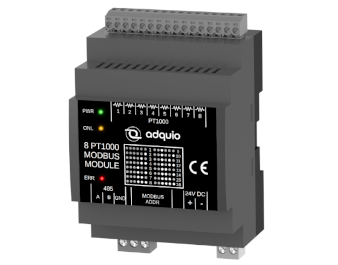

Adquio 8 PT1000, conexiones para 8 sondas PT1000
Cualquier PLC de cualquier marca con soporte de sondas PT1000 de 2 hilos
Certificaciones
Safety and Health
EN ISO 13849-1: 2015
EN ISO 13849-2: 2012
EN 62061:2005 + A1:2013 + A2:2015
EN 60950-1:2006
EN 62311:2008
